Garnituri de cauciuc – Ghid pentru componente de etanșare statică și dinamică

Inginerii se confruntă cu o provocare constantă: alegerea sigiliului potrivit pentru fiecare sarcină. Zilnic, consultați planurile tehnice, deschideți manualele de întreținere sau străbateți sala de producție. O flanșă scurge; un cilindru cedează.Un șaft se uzurează.Cauza? Adesea, o alegere greșită a vederii. Această ghidă oferă scenarii practice care vă ajută să alegeți între guri de cauciuc, vederi anti‑praf, V‑seals și O‑rings.

Închidere statică pentru articulații staționare

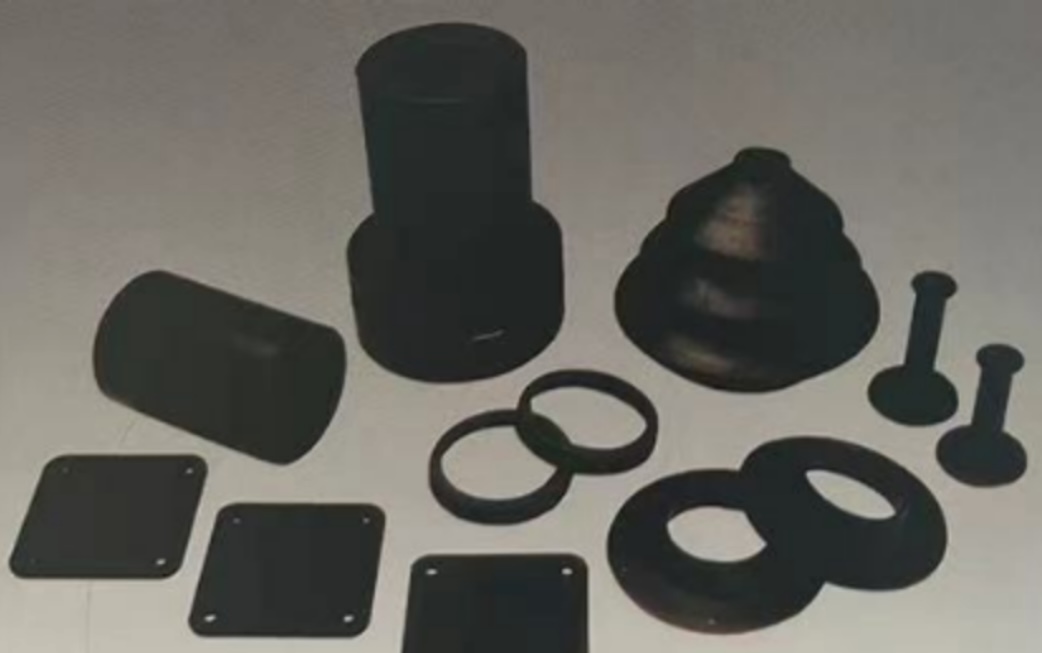

Gândiți-vă la un corp de pompă. Două suprafețe metalice legate între ele cu buloane. Din exterior par netede, dar la microscop sunt acoperite de zgârieturi, urme de instrumente și mici văluri. Lichidul găsește aceste căi. Între ele se plasează o garnitură de cauciuc. Strângeți buloanele. Garnitura se comprimă, se umple în acele imperfecțiuni și blochează scurgerea. Folosiți-le la corpurile pompei, la capacele de supapă, la flanșele de conducte și la panourile de acces. Suprafețe mari? Forme neregulate? Nimic nu este o problemă. Dacă aplicația dumneavoastră implică două suprafețe fixe care trebuie etanșate, o garnitură de cauciuc reprezintă adesea soluția potrivită. Rețineți: acestea nu sunt destinate pieselor mobile.

Sigilii dinamice pentru arbori cu mișcare reciprocă și rotativă

Acum considerați un cilindru hidraulic montat pe o retroexcavatoare. Stângul se extinde și se retrage, alunecând în interiorul și în afara cilindrului. Praf, noroi, nisip sunt peste tot. Dacă aceste contaminante trec de sigiliul stângului, acestea zgârie pereții cilindrului, distrug pistonul și ruină întregul sistem. Ce adăugați? Sigiliile anti-praf sunt necesare la cilindrii hidraulici, acționamentele pneumatice, ghidaje liniare, precum și la orice axă reciprocantă expusă la impurități.

Instalați-i pe partea externă a sigiliului principal de presiune. Rolul lor este excluderea, nu retenția. O bucată elastică curăță bine stângul de fiecare dată când se retrage, înlăturând nămolul, pietrișul și picăturile de apă. Dacă echipamentul dvs. funcționează în medii prafoase, mohorâte sau umede, un sigiliu contra praf va extinde semnificativ durata de viață. Aceștia reprezintă prima linie de apărare împotriva contaminării. Înlocuiți-i cu regularitate; se uzuriază mai rapid decât sigiliile de presiune.

Dar cum rămâne cu arborii rotatori? Motoare electrice. Cutii de viteze. Rolurile de transport. Aceste arbori se învârt cu viteză, adesea nefiind alinihați, uneori având suprafețe aspre din cauza uzurii. O garnitură standard de tip „lip" se va încălzi excesiv, va scârțîi și va ceda rapid. În astfel de situații, o geometrie diferită oferă cele mai bune rezultate. V‑sealele sunt soluția indicată pentru arborii rotatori care prezintă dezaliniere, deflecție sau suprafețe aspre.

Secțiunea transversală în formă de V este ingenioasă. În timp ce arborele se învârte, forța centrifugă împinge buza de etanșare spre exterior. Aceasta atinge cu greu contracara, astfel încât frecarea rămâne minimă. Forma acestui element generează o acțiune de pompare care îndepărtează praful și murdăria de la locul de etanșare. Nu este necesară o asamblare strânsă: se montează simplu pe arbore, auto‑centrându-se. Pot fi folosite la motoare electrice, la arborii de intrare/ieșire ai cutiilor de viteze, la echipamente agricole și la roțile de transport. Ele pot suporta viteză de rotație a arborilor până la 20 de metri pe secundă și toleră alinierea angulară care ar distruga alte tipuri de etanșări. Montajul este rapid; nu sunt necesare unelte speciale.

Inele O universale pentru diverse aplicații

Atunci când folosești cel mai răspândit tip de închidere? Peste tot. O‑ringurile sunt închiderea standard pentru aproape orice aplicație: cilindri hidraulici, vane pneumatice, cuplaje cu conectare rapidă, accesorii pentru fluid și nenumărate alte utilizări, atât statice cât și dinamice. Principiul este simplu: deformarea controlată. Se realizează un alur, se introduce O‑ringul, apoi se comprime prin intermediul piesei conjugate. Secțiunea circulară se aplatizează, formând două puncte de etanșare. Presiunea internă împinge O‑ringul către partea cu presiune mai mică, sporind astfel presiunea de contact. Auto‑energizant. Funcționează de la vid până la presiuni mari. Funcționează între -50°C și 200°C, cu materialul adecvat. Dacă există un alur, cu mare probabilitate va încăpea o O‑ring.
