Cum alegeți amortizatorul de șoc din cauciuc potrivit pentru aplicații industriale și automobilistice

Cum alegeți amortizatorul de șoc din cauciuc potrivit pentru aplicații industriale și automobilistice

Alegerea potrivităamortizator de cauciuc Reclamă mai mult decât o simplă potrivire a dimensiunilor sau a dureței. În aplicațiile industriale și automobilistice, componenta trebuie să funcționeze în condiții specifice de încărcare, niveluri de vibrație, temperaturi și factori environmentali. Din perspectiva producției OEM, procesul de selecție ar trebui să înceapă cu identificarea condițiilor de operare, urmând ca apoi să se determine materialul adecvat de cauciuc și design-ul componentei.

Ce este un amortizator de șoc din cauciuc?

Un amortizator de șoc din cauciuc este un component elastomeric folosit pentru reducerea impactelor, vibrațiilor și transmiterii energiei mecanice. În funcție de designul său, poate funcționa ca suport din cauciuc, bușon, amortizor de vibrații, pat de izolare sau component personalizat de amortizare.

Cauciucul este potrivit pentru aceste aplicații, deoarece poate fi deformat sub încărcare și poate disipa o parte din energia mecanică prin comportamentul său viscoelastic. TheManual de proiectare mecanică al NASA pentru elastomereoferă informații detaliate despre materialele elastomerice și utilizarea lor în izolarea șocurilor și a vibrațiilor.

Cum funcționează un amortizor de șoc din cauciuc?

Când se aplică o vibrație sau o forță mecanică, cauciucul se deformează, apoi revine la forma sa inițială. O parte din energie este stocată elastic, în timp ce o altă parte se disipează sub formă de căldură prin amortizarea internă.

Cu toate acestea, performanța cauciucului nu este constantă. Rigiditatea și amortizarea dinamică pot varia în funcție de frecvență, temperatură, sarcină inițială și deformare. TheStandardul ISO 10846-1prevăd principii pentru măsurarea proprietăților de transfer vibro-acustic ale elementelor elastice folosite în izolarea vibrațiilor.

De aceea, alegerea unui amortizator de cauciuc doar pe baza dureții este adesea insuficientă.

Factori cheie pentru selectare

Belastare și Deformare

Începeți prin identificarea încărcărilor statice și dinamice. Compresia, tăierea, tensiunea și încărcările combinate pot produce rezultate diferite.

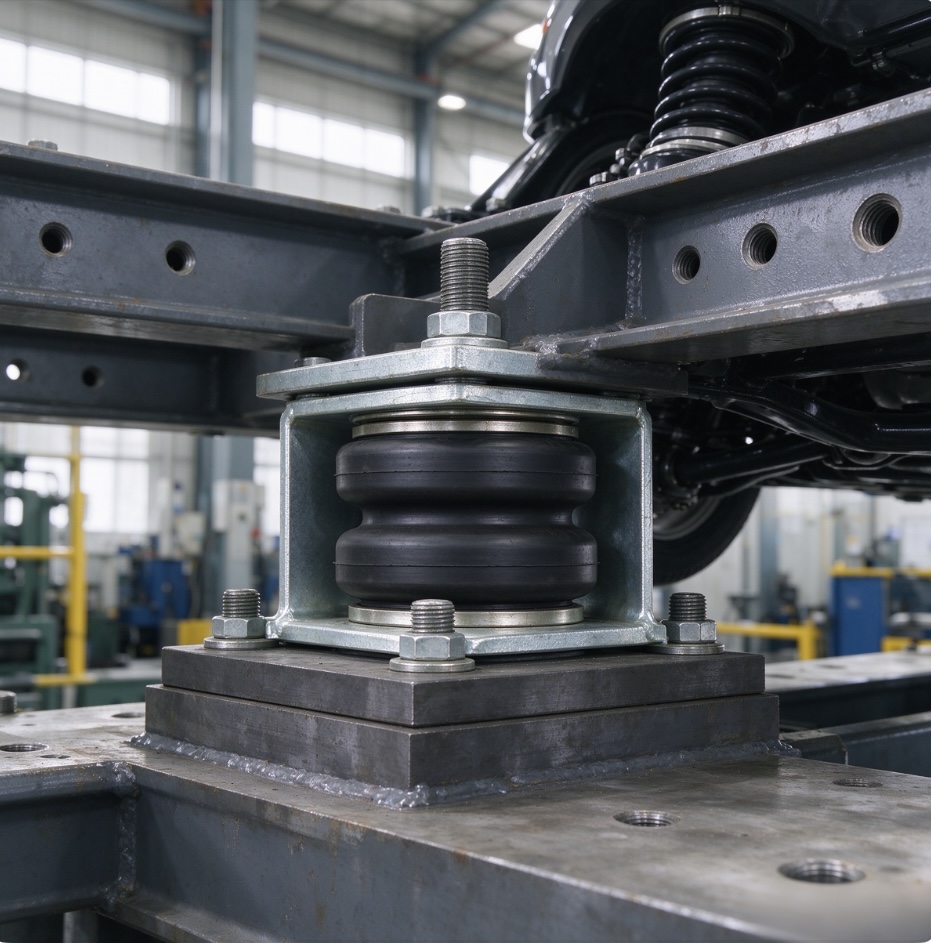

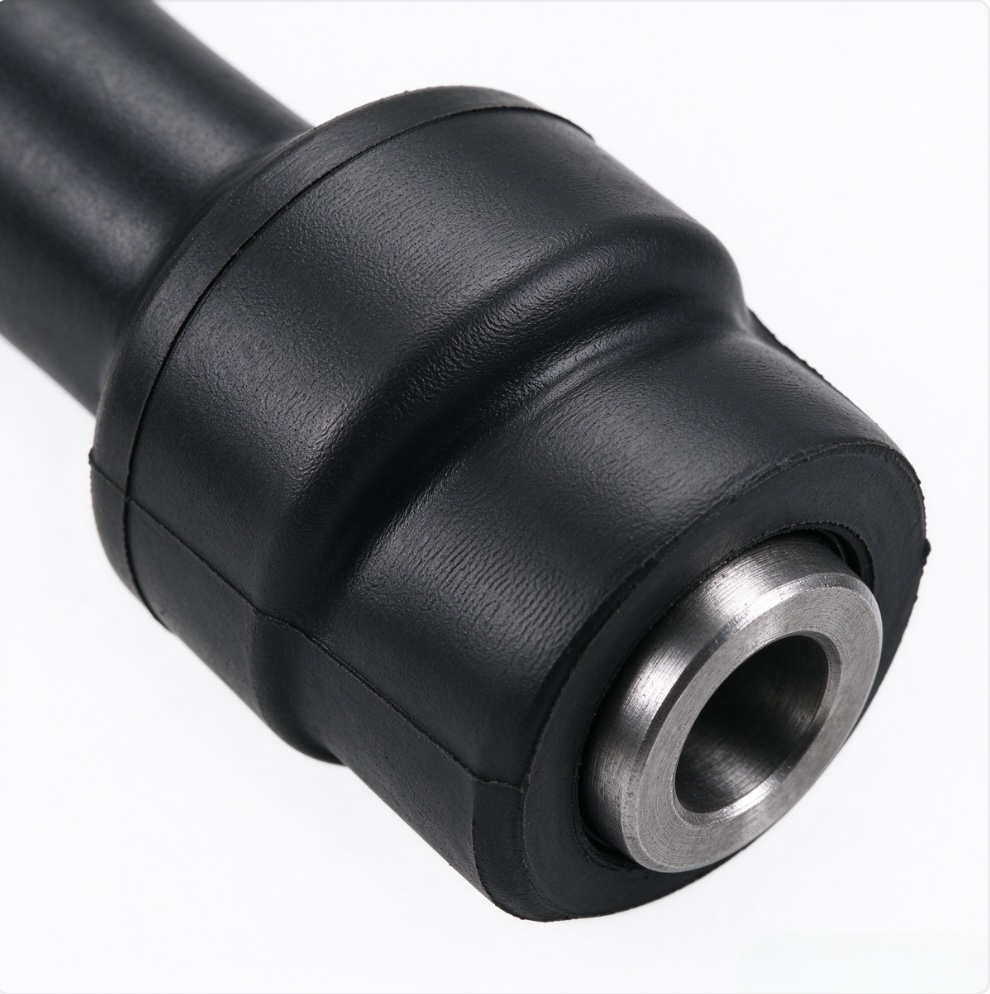

De exemplu, un suport pentru mașini industriale poate fi supus în principal comprimării, în timp ce un bușon auto poate fi expus repetat la comprimare și la tăiere. Direcția de instalare și deformarea previzibilă trebuie, prin urmare, luate în considerare împreună cu sarcina de funcționare.

Frecvența vibrației

Motorul, motoarele, pompele, compresoarele și alte mașini pot genera frecvențe și amplitudini de vibrație diferite.

Un component din cauciuc care funcționează bine la o anumită frecvență poate prezenta un comportament diferit la o altă frecvență. Prin urmare, rigiditatea și amortizarea dinamice trebuie luate în considerare atunci când aplicația implică vibrații continue sau de înaltă frecvență.

Material din cauciuc

Selectarea materialului trebuie să se bazeze pe mediul de operare și pe performanțele cerute.

Acestea sunt recomandări generale, deoarece performanța finală depinde și de formularea compusului.Ghid ISO/TR 17051oferă orientări privind mai multe materiale de cauciuc frecvent utilizate, inclusiv NR, SBR, NBR, CR și EPDM.

Temperatură și mediu înconjurător

Temperatura și expunerea la mediul înconjurător pot influența semnificativ performanța cauciucurilor. Componentele montate în apropierea motoarelor, motorului electric, sistemelor de evacuare sau a echipamentelor din aer liber pot fi expuse căldurii, uleiului, combustibilului, apei, chimicalelor, ozonului sau radiațiilor UV.

Prin urmare, compozitia de cauciuc ar trebui selectata în funcție de mediul de operare real, și nu doar prin alegerea unui material comun.Manualul O-Ring al Parkeroferă informații comparative utile privind proprietățile elastomerelor, rezistența la temperatură și compatibilitatea chimică.

Aplicații industriale vs. aplicații automobilistice

Amortizoarele industriale și auto din cauciuc folosesc aceleași principii de amortizare de bază, dar au adesea cerințe de proiectare diferite.

Aplicațiile industriale se concentrează adesea asupra izolării vibrațiilor, protecției echipamentelor, încărcărilor repetate și rezistenței la mediile de funcționare. Componentele auto pot necesita să facă față mișcări continue, spații limitate de montare, schimbări de temperatură și încărcări combinate.

De exemplu, un suport industrial poate asigura în principal izolarea vibrațiilor între echipamente și structura care le susține, în timp ce un bușon automotive poate controla mișcarea între componente conectate, reducând în același timp vibrațiile și zgomotul.

Când este nevoie de un amortizor personalizat din cauciuc?

Un amortizator de șoc din cauciuc personalizat este util atunci când componentele standard nu pot îndeplini cerințele privind dimensiunea, sarcina, montarea sau condițiile de mediu. Pentru aplicațiile OEM și industriale, personalizarea poate include materialul de cauciuc, duretatea, dimensiunile, insertele metalice, precum și performanța la comprimare sau la tăiere.

Furnizarea cerințelor privind sarcina prevăzută, condițiile de vibrație, temperatura de funcționare și cerințele de instalare ajută producătorii să dezvolte o soluție adecvată cu mai mare eficiență.

Considerații finale

Alegerea unui amortizator de șoc din cauciuc ar trebui să înceapă cu aplicația specifică, nu cu denumirea produsului. Belastarea, frecvența vibrațiilor, deformarea, materialul de cauciuc, temperatura, expunerea la mediul înconjurător și condițiile de montare influențează toate performanța.

Pentru aplicațiile industriale și automobilistice, o specificație clar definită poate ajuta producătorii să dezvolte un component mai potrivit și să reducă modificările inutile ale proiectului. Atunci când produsele standard nu pot îndeplini cerințele, un amortizor de cauciuc personalizat poate oferi o flexibilitate sporită în ceea ce privește materialul, geometria și designul de montare.

Referințe

1.Darlow, M., și Zorzi, E.Manual de proiectare mecanică pentru elastomere. Raport al contractantului NASA 3423, NASA, 1981.

2. Organizația Internațională pentru Normalizare.ISO 10846-1:2008 — Acustică și vibrații — Măsurarea în laborator a proprietăților de transfer vibro-acustic ale elementelor elastice — Partea 1: Principii și recomandări. ISO, 2008.

3. Organizația Internațională pentru Normalizare.ISO/TR 17051:2020 — Cauciuc, vulcanizat — Ghideuri pentru specificarea materialelor. ISO, 2020.

4. Organizația Internațională pentru Normalizare.ISO 1629:2025 — Cauciuc și latici — Nomenclatura. ISO, 2025.

5. Parker Hannifin Corporation.Manualul O-Ring. Parker Hannifin.
