Aplicații ale amortizatoarelor de șoc din cauciuc: Unde sunt folosite în echipamentele industriale?

Amortizoarele de cauciuc joacă un rol important în controlul vibrațiilor, reducerea transmiterii impactelor și protejarea echipamentelor industriale de mișcări nejustificate. Acestea sunt folosite în numeroase tipuri de mașini, inclusiv pompe, compresoare, generatoare, sisteme HVAC, utilaje și echipamente grele.

Deși termenul „amortizator de șocuri din cauciuc" pare simplu, cerințele de aplicare pot varia semnificativ de la o mașinărie la alta. Unele echipamente generează vibrații continue, în timp ce alte aparate sunt supuse impacturilor bruște sau încărcărilor dinamice variabile. Prin urmare, componenta adecvată din cauciuc trebuie selectată în funcție de tipul de echipament, de sarcină, de mișcare și de mediul de operare.

Pentru cumpărătorii din sectorul industrial, înțelegerea locurilor de utilizare a amortizoarelor industriale din cauciuc este, de asemenea, utilă la hotărârea dacă o piesă standard sau o soluție personalizată este mai potrivită.

Ce face un amortizator de șoc din cauciuc în echipamentele industriale?

Amortizare și izolație de vibrații

Mașinăriile industriale pot genera atât vibrații continue, cât și lovituri bruște. Motoarele și echipamentele rotative pot produce vibrații repetate, în timp ce compresoarele, generatoarele, mașinile de construcții și alte echipamente grele pot crea forțe dinamice la pornire, oprire sau în urma schimbărilor condițiilor de funcționare.

Un amortizator de șoc din cauciuc funcționează prin deformarea controlată a unui elastomer. În loc să permită vibrațiilor sau forțelor de impact să treacă direct de la mașină la structura de susținere, componenta din cauciuc oferă o interfață flexibilă care poate absorbi și disipa o parte din acea energie.

Acest lucru este strâns legat de izolarea și amortizarea vibrațiilor, însă termenii nu sunt identici. Amortizarea impacturilor se concentrează în general pe limitarea efectelor sarcinilor bruște, în timp ce izolarea vibrațiilor se axează pe reducerea transmiterii vibrațiilor repetate.

Conform celuiGhidul de inginerie al pieselor industriale PARKER LORDVibrații, șocuri și zgomot pot contribui la deteriorarea componentelor și la scurtenarea duratei de viață a echipamentelor atunci când nu sunt controlați corespunzător. Montajele de cauciuc legate adecvat selectate pot ajuta la abordarea acestor probleme.

De ce se folosește cauciucul pentru absorbția șocurilor industriale

Cauciucul este folosit extins, deoarece combină elasticitatea cu proprietățile de amortizare. Comportamentul său poate fi ajustat prin formularea materialului, duritatea, geometria și designul componentei complete din cauciuc.

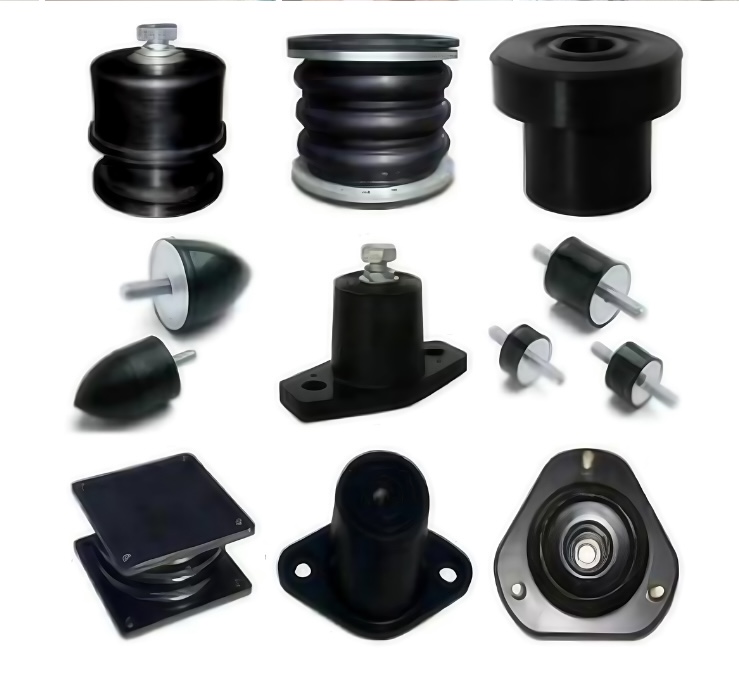

Acest lucru face ca cauciucul să fie potrivit pentru numeroase tipuri de suporturi de vibrații din cauciuc, bușoane, patinete, suporturi pentru motoare și componente combinând cauciuc cu metal.

Cu toate acestea, nu există un singur amortizor de cauciuc care să fie potrivit pentru orice mașinărie industrială. O pompă utilizată în interior poate avea cerințe foarte diferite față de un generator expus condițiilor exterioare sau de o mașinărie de construcții supusă impactelor repetate.

Prin urmare, aplicația ar trebui să determine compoziția cauciucului, forma, rigiditatea, capacitatea de încărcare și modul de montare.

Unde se folosesc amortizoarele de șoc din cauciuc?

Pompe, compresoare, motoare și generatoare

Pompe, compresoare, motoare și generatoare sunt aplicații frecvente ale amortizoarelor industriale din cauciuc, deoarece conțin componente rotative sau reciprocante care generează forțe dinamice.

Pentru pompe, suporturile din cauciuc pot reduce vibrațiile transmise de echipament la fundația sa. Compresoarele pot necesita o atenție suplimentară în ceea ce privește încărcarea ciclică și mișcarea în timpul funcționării. Motoarele și generatoarele pot produce vibrații continue care, în alte condiții, ar putea fi transferate direct la cadruul mașinii.

În sistemele cu generator, de exemplu, suporturile din cauciuc selectate corespunzător pot contribui la izolarea vibrațiilor motorului față de structura de susținere. Obiectivul nu este doar folosirea celui mai moale cauciuc posibil. O moalețe excesivă poate genera mișcări nedorite, în timp ce o rigiditate prea mare ar putea transmite prea multe vibrații.

TheInformații despre controlul vibrațiilor și al mișcării, produse de Parker LORDArată cum pot fi folosite suporturile și bușoanele elastomerice pentru a izola vibrațiile și impacturile, a acoperi mișcările și a reduce zgomotul transmis prin structură în aplicații exigențioase.

Echipamente de climatizare și răcire industrială

Sistemele de climatizare și de răcire reprezintă un alt domeniu important de aplicare al suporturilor elastice de vibrații. Ventilatoarele, compresoarele, unitățile de răcire, unitățile de tratare a aerului, echipamentele de răcire și pompele pot toate genera vibrații în timpul funcționării normale.

Dacă această vibrație se propagă direct în podele, pereți, conducte sau structuri ale clădirii, poate genera zgomot neplăcut și solicitări mecanice. Componentele de izolație a vibrațiilor oferă o legătură flexibilă între echipament și suportul său.

TheGhidul Eaton privind patinele de izolație a vibrațiilorenumeratează aer condiționat, turnuri de răcire, compresoare, ventilatoare, generatoare, pompe, conducte și echipamente de proces printre aplicațiile tipice.

Pentru aplicațiile HVAC, cumpărătorii ar trebui deci să ia în considerare atât sarcina echipamentului, cât și caracteristicile de vibrație, în loc să aleagă un suport doar pe baza dimensiunilor.

Uzine de mașini și echipamente grele

Uzinele de mașini necesită un abordare diferită în domeniul controlului vibrațiilor. Mașinile CNC, echipamentele de producție și alte aparate de precizie pot fi afectate de mișcări nedorite, deoarece vibrațiile excesive pot influența stabilitatea și performanța proceselor de lucru.

În cazul echipamentelor grele, principala preocupare poate fi o combinație de vibrații, impacturi și îbeliri dinamice repetate. Mașinile de construcții, echipamentele de extracție, mașinile agricole și echipamentele de manipulare a materialelor pot supune componentele de montaj unor solicitări considerabile.

Amortizoarele de cauciuc, bușoanele și suporturile mixt-metal–cauciuc pot fi folosite pentru a separa ansamblurile vibrante de structura principală. Informațiile oferite de Parker privind echipamentele off-highway prezentau suporturile și bușoanele elastomerice ca soluții pentru izolarea vibrațiilor și impacturilor în aplicațiile exigențioase ale echipamentelor mobile.

Pentru aceste aplicații, durabilitatea este la fel de importantă precum reducerea vibrațiilor. Componenta trebuie să-și păstreze funcționalitatea sub încărcări repetate, fără deformări excesive sau uzură prematură.

Echipamente de precizie și de testare

Echipamentele de precizie și de testare s-ar putea să nu fie supuse acelorași încărcări de impact mari ca mașinile de construcții, însă chiar și mici vibrații ne dorite pot afecta stabilitatea și condițiile de măsurare.

Echipamentele de laborator, sistemele de inspecție, aparatele de măsurare și alte mașinarii sensibile pot necesita, prin urmare, componente de izolare concepute cu atenție.

Scopul aici nu este atât să absorbă un impact puternic, cât mai mult să asigure un mediu de funcționare stabil. Un component de izolare din cauciuc adecvat poate reduce nivelul vibrațiilor generate de mașinării sau transmise din exterior care ajung la echipamentele sensibile.

TheInformații de inginerie privind izolatoarele Parker LORDdemonstrează, de asemenea, cum pot fi proiectați izolatoarele elastomerice pentru a proteja echipamentele sensibile împotriva șocurilor și vibrațiilor.

Aplicație industrială	Echipament tipic	Funcția principală a componentelor din cauciuc
Manipularea lichidelor	Pompe, compresoare	Reducă vibrația transmisă
Generarea energiei electrice	Motoruri, generatoare	Controlul vibrațiilor și al șocurilor dinamice
HVAC	Ventilatoare, răcitoare, unități de aer condiționat cu recuperare de căldură	Reducă vibrațiile și zgomotul transmis prin structură
Producție	CNC și mașini-unelte	Mai mare stabilitate și control al mișcării
Echipamente grele	Mașini de construcții și de extracție minerară	Absorbează impactele și sarcinile dinamice
Echipamente de precizie	Sisteme de testare și măsurare	Limita vibrațiile nedorite

Cum potrivești un amortizor de cauciuc cu aplicația

Considera încărcarea, vibrația și instalarea

Primul aspect la care trebuie să ne gândim este încărcarea efectivă. Greutatea echipamentului, singură, nu este suficientă, deoarece încărcarea poate nu se distribuie uniform pe toate punctele de montare.

Cumpărătorii ar trebui să ia în considerare greutatea totală a echipamentului, sarcina pe fiecare suport, direcția încărcării, mișcarea previzibilă, precum și faptul dacă componenta de cauciuc va funcționa în principal la comprimare, tăiere, tensiune sau într-o combinație de forțe.

Frecvența de funcționare este un alt factor important. Un suport care funcționează bine sub încărcarea statică ar putea să nu presteze corespunzător în condiții de vibrații dinamice continue.

Spațiul de instalare contează, de asemenea. Configurația șuruburilor, dimensiunile de montaj, spațiul liber disponibil și direcția mișcării pot influența toate proiectarea necesară.

Din această cauză,Ghidul de inginerie Parker LORDsubliniază selecția specifică aplicației și ia în considerare factori precum sarcina, deflecția, frecvența de perturbare, amortizarea și izolarea.

Considera Materialul și Mediu de Funcționare

Mediul de funcționare poate fi la fel de important precum sarcina mecanică.

Uleiul, combustibilul, apa, umiditatea, chimicalele, ozonul, expunerea la vreme și temperatura pot toate influența performanța cauciucului. De exemplu, echipamentele expuse la ulei pot necesita un compus de cauciuc diferit față de cele care funcționează în aer liber, în timp ce mașinariile care operează la temperaturi ridicate pot avea nevoie de un compus conceput pentru temperaturi ridicate.

Selectarea materialului ar trebui, prin urmare, să se facă în funcție de aplicarea specifică, și nu doar prin alegerea celui mai comun material de cauciuc.

Pentru cumpărătorii OEM, aceasta este una dintre zonele în care colaborarea directă cu un producător de amortizoare din cauciuc poate fi foarte utilă. Fabricantul poate evalua mediul de funcționare împreună cu cerințele mecanice și stabili dacă o compoziție standard sau o formulare personalizată este mai potrivită.

Ce ar trebui să spună cumpărătorii unui producător de amortizoare din cauciuc?

Atunci când solicită amortizoare de șoc personalizați din cauciuc, cumpărătorii ar trebui să furnizeze cât mai multe informații privind aplicarea.

• Tipul de echipament și aplicația
• Greutatea totală a echipamentului
• Belastare pe fiecare punct de montaj
• Condiții de vibrație sau de impact
• Frecvența de funcționare
• Dimensiuni de instalare
• Metodă de montare
• Temperatura de funcționare
• Expunerea la ulei, apă, chimicale sau vreme
• Materiale de cauciuc necesare sau cerințe de performanță
• Desene, mostre sau numere de piese existente

Această informație oferă producătorului o bază mai solidă pentru evaluarea proiectului. De asemenea, ajută la stabilirea dacă un amortizor industrial din cauciuc existent poate îndeplini cerințele sau dacă ar trebui dezvoltat un component personalizat combinând cauciuc și metal.

AșaDirecții NIOSH privind controlul tehnicSe explică că izolarea vibrațiilor mașinii poate reduce transmiterea acestora prin structuri, însă este esențială alegerea metodei adecvate de izolare, deoarece suporturile neconvenabile pot chiar mări nivelul vibrațiilor.

Concluzie

Aplicațiile amortizatoarelor de șoc din cauciuc acoperă o vastă gamă de echipamente industriale, de la pompe și compresoare până la generatoare, sisteme HVAC, mașini-unelte, mașinarii grele și echipamente de precizie.

Scopul nu este doar „absorbția vibrațiilor". În funcție de aplicație, un amortizor industrial din cauciuc poate fi necesar pentru a controla vibrațiile continue, a absorbi impacturile, a reduce zgomotul transmis prin structură, a proteja componentele sensibile sau a îmbunătăți stabilitatea echipamentului.

Pentru cumpărători, cea mai bună abordare este să înceapă cu aplicația specifică, apoi să evalueze sarcina, vibrațiile, impacturile, mediul de funcționare, materialul de cauciuc și designul montajului.

Atunci când produsele standard nu pot îndeplini cerințele, un producător de amortizoare din cauciuc calificat poate dezvolta suporturi de vibrație personalizate din cauciuc sau componente combinând cauciuc cu metal, în funcție de condițiile reale de operare ale echipamentului. Această abordare axată pe aplicație poate asigura o adaptare mai bună, o durabilitate sporită și o performanță pe termen lung, comparativ cu alegerea unei componente doar pe baza dimensiunii sau a capacității de încărcare.

Referințe

1.Parker LORD.Catalogul de piese industriale și ghidul de inginerie al LORD.

2. Institutul Național pentru Siguranța și Sănătatea la Locul de Muncă (NIOSH).Aplicați măsuri de control tehnic.

3.Eaton.Pads de izolație a vibrațiilor.

4.Parker LORD.Soluții pentru controlul pasiv al mișcării și izolarea vibrațiilor.

5.Parker LORD.Catalog de inginerie și produse pentru izolatoare.
